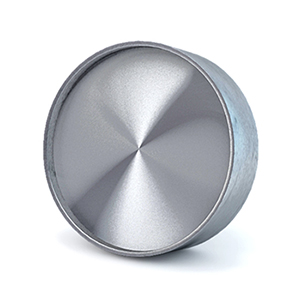

Плоские заглушки по ОСТ 34.10.758-97 и 34.10.759-97
В качестве примера условного обозначения приварной плоской заглушки, обладающей условным давлением Ру 4,0 Мпа и условным проходом Dу 50, можно привести: заглушка 50-4,0 02 ОСТ 3410.758-97. Примером условного обозначения приварной плоской заглушки, снабженной ребрами для трубопроводов Dу 500 мм и обладающей условным давлением Ру 1,6 Мпа является: Заглушка 500-1,6 07 ОСТ 3410-759-97
Прайс-лист на плоские заглушки по ОСТ 34.10.758-97
| Исп. | Давление Ру, МПа (кгс/см2) | Условный проход Dу | Dн | Масса, кг | Цена р. |
|---|---|---|---|---|---|
| 1 | 4,00 (40,0) | 40 | 45 | 0,4 | По запросу |
| 2 | 50 | 57 | 0,6 | По запросу | |
| 3 | 65 | 76 | 1,5 | По запросу | |
| 4 | 1,60 (16,0) | 0,9 | По запросу | ||
| 5 | 4,00 (40,0) | 80 | 89 | 1,6 | По запросу |
| 6 | 1,60 (16,0) | 1,5 | По запросу | ||
| 7 | 1,00 (10,0) | 1,1 | По запросу | ||
| 8 | 4,00 (40,0) | 100 | 108 | 2,5 | По запросу |
| 9 | 1,60 (16,0) | 2,0 | По запросу | ||
| 10 | 4,00 (40,0) | 125 | 133 | 4,5 | По запросу |
| 11 | 2,50 (25,0) | 3,5 | По запросу | ||
| 12 | 4,00 (40,0) | 150 | 159 | 4,3 | По запросу |
| 13 | 2,50 (25,0) | 4,3 | По запросу | ||
| 14 | 1,60 (16,0) | 4,6 | По запросу | ||
| 15 | 4,00 (40,0) | 200 | 219 | 9,5 | По запросу |
| 16 | 2,50 (25,0) | 9,0 | По запросу | ||
| 17 | 1,60 (16,0) | 8,0 | По запросу | ||
| 18 | 1,00 (10,0) | 7,5 | По запросу | ||
| 19 | 4,00 (40,0) | 250 | 273 | 17,7 | По запросу |
| 20 | 2,50 (25,0) | 14,3 | По запросу | ||
| 21 | 1,60 (16,0) | 13,5 | По запросу | ||
| 22 | 0,63 (6,3) | 10,5 | По запросу | ||
| 23 | 2,50 (25,0) | 300 | 325 | 21,7 | По запросу |
| 24 | 1,60 (16,0) | 18,1 | По запросу | ||
| 25 | 0,63 (6,3) | 13,7 | По запросу | ||
| 26 | 0,40 (4,0) | 12,6 | По запросу | ||
| 27 | 1,60 (16,0) | 350 | 377 | 30,2 | По запросу |
| 28 | 400 | 426 | 40,7 | По запросу | |
| 29 | 1,00 (10,0) | 33,5 | По запросу | ||
| 30 | 0,63 (6,3) | 31,5 | По запросу | ||
| 31 | 0,25 (2,5) | 26,3 | По запросу | ||
| 32 | 1,00 (10,0) | 500 | 530 | 56,6 | По запросу |
| 33 | 0,63 (6,3) | 46,2 | По запросу | ||
| 34 | 0,40 (4,0) | 43,1 | По запросу | ||
| 35 | 0,25 (2,5) | 35,5 | По запросу | ||
| 36 | 0,63 (6,3) | 600 | 630 | 73,5 | По запросу |
| 37 | 0,40 (4,0) | 61,7 | По запросу | ||
| 38 | 0,25 (2,5) | 51,0 | По запросу | ||
| 39 | 0,40 (4,0) | 700 | 720 | 88,7 | По запросу |
| 40 | 0,25 (2,5) | 75,5 | По запросу | ||
| 41 | 0,40 (4,0) | 800 | 820 | 122,8 | По запросу |
| 42 | 0,25 (2,5) | 101,0 | По запросу | ||
| 43 | 1000 | 1020 | 186,7 | По запросу |
Прайс-лист на плоские заглушки по ОСТ 34.10.759-97
| Исп. | Давление Ру МПа (кгс/см2) | Условный проход Dу | Dн | Dн1 | S | S1 | S2 | L ± 5 | Масса, кг | Цена р. |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4,0 (40) | 300 | 325 | 89 | 8 | 9 | 14 | 300 | 29,9 | По запросу |
| 2 | 350 | 377 | 9 | 16 | 46,6 | По запросу | ||||
| 3 | 400 | 426 | 18 | 62,4 | По запросу | |||||
| 4 | 2,5 (25) | 14 | 54,9 | По запросу | ||||||
| 5 | 500 | 530 | 159 | 8 | 18 | 76,1 | По запросу | |||
| 6 | 1,6 (16) | 16 | 72,5 | По запросу | ||||||
| 7 | 2,5 (25) | 600 | 630 | 12 | 20 | 134,7 | По запросу | |||
| 8 | 1,6 (16) | 8 | 18 | 102,1 | По запросу | |||||
| 9 | 1,0 (10) | 14 | 86,7 | По запросу | ||||||
| 10 | 2,5 (25) | 700 | 720 | 9 | 12 | 22 | 160,6 | По запросу | ||
| 11 | 1,6 (16) | 20 | 140 | По запросу | ||||||
| 12 | 1,0 (10) | 219 | 9 | 16 | 116,7 | По запросу | ||||
| 13 | 0,6 (6) | 12 | 97,2 | По запросу | ||||||
| 14 | 2,5 (25) | 800 | 820 | 11 | 16 | 25 | 239,2 | По запросу | ||
| 15 | 1,60 (16,0) | 9 | 20 | 194,2 | По запросу | |||||
| 16 | 1,00 (10,0) | 9 | 16 | 157,9 | По запросу | |||||
| 17 | 0,60 (6,0) | 14 | 138 | По запросу | ||||||
| 18 | 2,50 (25,0) | 1000 | 1020 | 14 | 16 | 25 | 350 | 446 | По запросу | |
| 19 | 1,60 (16,0) | 10 | 20 | 339,7 | По запросу | |||||
| 20 | 0,60 (6,0) | 14 | 244,8 | По запросу | ||||||
| 21 | 1,60 (16,0) | 1200 | 1220 | 273 | 11 | 16 | 25 | 550,8 | По запросу | |
| 22 | 1,00 (10,0) | 20 | 446,8 | По запросу | ||||||
| 23 | 0,60 (6,0) | 11 | 16 | 375,5 | По запросу | |||||
| 24 | 0,40 (4,0) | 14 | 326 | По запросу | ||||||
| 25 | 0,25 (2,5) | 12 | 279,2 | По запросу | ||||||
| 26 | 1,0 (10,0) | 1400 | 1420 | 14 | 16 | 2 | 400 | 718,6 | По запросу | |
| 27 | 0,60 (6,0) | 18 | 594,5 | По запросу | ||||||
| 28 | 0,40 (4,0) | 16 | 534,7 | По запросу | ||||||
| 29 | 0,25 (2,5) | 273 | 11 | 12 | 439,4 | По запросу | ||||
| 30 | 1,00 (10,0) | 1600 | 1620 | 16 | 25 | 1022,5 | По запросу | |||
| 31 | 0,60 (6,0) | 924,9 | По запросу | |||||||
| 32 | 0,40 (4,0) | 18 | 721,6 | По запросу | ||||||
| 33 | 0,25 (2,5) | 672,9 | По запросу |
