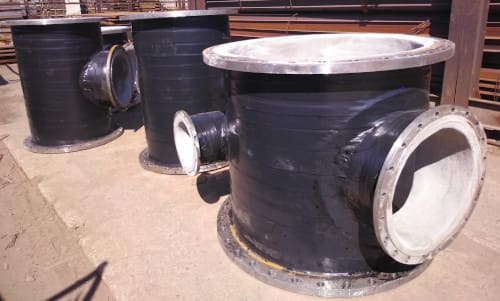

Выпуски фланцевые с лазом по чертежам СК 2109-92
| Спецификация | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| № | Обозначение | Ду, мм | 900 | 1000 | 1200 | ||||
| 1 | СК 2109-92-80 | Dy, mm | 800 | 300 | 200 | 300 | 200 | 300 | 400 |
| 2 | СК 2109-92-81 | L,mm | 1444 | 1444 | 1446 | 1446 | 1290 | 1290 | 1290 |
| 3 | СК 2109-92-82 | L1,mm | 744 | 744 | 746 | 746 | 690 | 690 | 690 |
| 4 | СК 2109-92-83 | L2,mm | 575 | 625 | 650 | 675 | 800 | 800 | 800 |
| 5 | СК 2109-92-84 | H,mm | 675 | 675 | 725 | 725 | 850 | 850 | 850 |
| 6 | СК 2109-92-85 | H1,mm | 324,5 | 270 | 374,5 | 320 | 474,5 | 425 | 370 |
| 7 | СК 2109-92-86 | Масса, кг | 444 | 454 | 521 | 529 | 685 | 698 | 710 |
Пример условного обозначения: Выпуск фланцевый 900х12-300х10 с лазом 600х10 ст.09Г2С по тех. треб. СК2109-92-081 ВУС, ЦПП.
Сведения о материалах, из которых изготовлены элементы трубопровода
| № Изд. | Наименование элемента | Кол-во | Наружный диаметр и толщина стенки, мм. | Марка стали | ГОСТ или ТУ |
|---|---|---|---|---|---|
| 1 | Выпуск фланцевый 900х12-300х10 с лазом 600х10 | 1 | 920х12 630х10 325х10 |
09Г2С | 19281-2014 |
| 2 | Выпуск фланцевый с лазом 900х12-300х10 с лазом 600х10 | 1 | 920х12 630х10 325х10 |
09Г2С | 19281-2014 |
Выпуск фланцевый 900х12-300х10 с лазом 600х10 по техническим требованиям СК2109-92-081 соответствуют требованиям ФНП в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, работающих под избыточным давлением» и признаны годными к работе при расчётных параметрах.
| № Изд. | Наименование элемента | Наружный диаметр и толщина стенки, мм | ГОСТ или ТУ |
|---|---|---|---|
| 1 | Выпуск фланцевый с лазом 900-300 | Лента ЛИТ | ТУ 2245-003-483120016-03 |
| 2 | Выпуск фланцевый с лазом 1220-300 | Лента ЛИТ | ТУ 2245-003-483120016-03 |
Сведения о контроле качества покрытия
- Тип изоляции – ЛИТ
- Общая толщина – 4 мм. (в два слоя)
- Адгезия к стали при температуре 20̊С -20Н/см.
- Диэлектрическая сплошность – 25кВ (не пробивает)
Защитное покрытие соответствует весьма усиленному типу, согласно ГОСТ 9.602-2005г.
Документы о качестве, сертификаты на сварочные материалы хранятся на предприятии.
Компания ПРАЙМАКС гарантирует соответствие изготовленных стальных конструкций проектной документации по серии СК 2109-92 и ГОСТ 16037-80 «Швы сварных соединений стальных трубопроводов».
