Тройники переходные по ОСТ 34.10.764-97

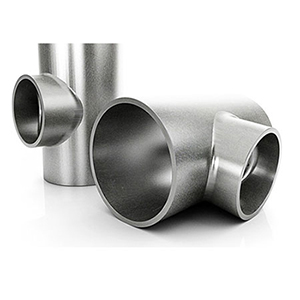

Тройники переходные по ОСТ 34.10.764-97 Элемент трубопровода, обеспечивающий дополнительное ответвление, получил название тройник. Отраслевой стандарт 34.10.764-97 регламентирует требования к тройникам, изготовленным из углеродистой или низколегированной стали. Максимально допустимая величина условного давления рабочей среды до 4-х МП.

Материал изготовления

Для тройников данного вида используются стали согласно ОСТ 34 10.747-97. Стали следующих марок: Ст3сп, Ст 20, Ст 09Г2С, Ст 17Г1С. По желанию клиента производство отвода осуществляется из заявленного им материала или из давальческого сырья.

Прайс-лист на тройники переходные по ОСТ 34.10.764-97

Исп.	Ру, МПа (кгс/см2)	Проход Dу´Dу1	Диаметр корпуса	Диаметр штуцера	Толщина корпуса	Толщина штуцера	Масса, кг.	Цена р.
1	4,0 (40)	80´50	89	57	4,5	3	3,2	по запросу
2		80´65	89	76	4,5	4	3,5	по запросу
3		100´65	108	76	6	3	5	по запросу
4		100´80	108	89		4,5	5,2	по запросу
5		125´32	133	38		2	4,8	по запросу
6		125´40		45		2,5	4,9	по запросу
7		125´50		57		3	6	по запросу
8		125´65		76		4	6,2	по запросу
9		125´80		89		5	7,4	по запросу
10	2,5 (25)	125´80		89		3,5	7,1	по запросу
11	4,0 (40)	125´100		108		6	8,2	по запросу
12	2,5 (25)	125´100		108		4	7,5	по запросу
13	4,0 (40)	150´50	159	57	7	3	7,4	по запросу
14		150´65		76		3,5	8,4	по запросу
15		150´80		89		4,5	9,9	по запросу
16		150´100		108		6	10,8	по запросу
17		150´125		133		6	12,4	по запросу
18	2,5 (25)	150´125		133		4	11,5	по запросу
19	4,0 (40)	200´65	219	76	9	3,0,	14,3	по запросу
20		200´80		89		3,5	16,7	по запросу
21		200´100		108		5	17,3	по запросу
22		200´125		133		6	20,3	по запросу
23		200´150		159		7	21	по запросу
24	4,0 (40)	250´65	273	76	11	3	21,5	по запросу
25		250´80		89		3,5	25,1	по запросу
26		250´100		108		4	25,4	по запросу
27		250´125		133		6	29,7	по запросу
28		250´150		159		7	30,4	по запросу
29		250´200		219		11	34,2	по запросу
30		300´50	325	57	10	3	31,3	по запросу
31		300´65		76	13	3	40,6	по запросу
32		300´80		89		3,5	40,2	по запросу
33		300´100		108		4	40,4	по запросу
34		300´125		133		6	41	по запросу
35		300´150		159		7	41,4	по запросу
36		300´200		219		11	55,3	по запросу
37	2,5 (25)	300´200		219	10	7	41,8	по запросу
38	2,5 (25)	300´250		273	10	8	43,4	по запросу
39	4,0 (40)	300´250		273	16	11	66,2	по запросу
40		350´50	377	57	11	3	39,8	по запросу
41		350´65		76	15	3	53,9	по запросу
42		350´80		89		3,5	54	по запросу
43		350´100		108		4	54,1	по запросу
44		350´125		133		4	54	по запросу
45		350´150		159		7	55	по запросу
46		350´200		219		9	82,7	по запросу
47		350´250		273		14	140,6	по запросу
48	2,5 (25)	350´250		273	11	8	63	по запросу
49	4,0 (40)	350´300		325	18	13	169,8	по запросу
50	2,5 (25)	350´300		325	11	10	66,7	по запросу
51	4,0 (40)	400´32	426	38	12	2	48,9	по запросу
52		400´40		45		2,5	48,9	по запросу
53		400´50		57		3	49	по запросу
54		400´65		76	16	3	65,1	по запросу
55		400´80		89		3,5	64	по запросу
56		400´100		108		4	65,2	по запросу
57		400´125		133		4	81,2	по запросу
58		400´150		159		7	82,4	по запросу
59		400´200		219		11	101,4	по запросу
60		400´250		273		14	102,9	по запросу
61	2,5 (25)				12	8	76,2	по запросу
62	1,6 (16)				10		60,2	по запросу
63	4,0 (40)	400´300		325	22		129,7	по запросу
64	2,5 (25)				16		103,3	по запросу
65	1,6 (16)				10		71,3	по запросу
66	4,0 (40)	400´350		377	22	15	134,6	по запросу
67	2,5 (25)				12	11	103,4	по запросу
68	1,6 (16)				10	9	73,5	по запросу
69	2,5 (25)	500´125	530	133	11	4	70,8	по запросу
70		500´150		159		5	71,8	по запросу
71		500´200		219		7	86,9	по запросу
72		500´250		273		8	91,8	по запросу
73		500´300		325		10	107,2	по запросу
74	1,6 (16)	500´300		325		8	114	по запросу
75	2,5 (25)	500´350		377	14	9	129,3	по запросу
76	1,6 (16)	500´350		377	11	9	104,9	по запросу
77	2,5 (25)	500´400		426	14	10	132,3	по запросу
78	1,6 (16)	500´400		426	11	9	117	по запросу
79		600´200	630	219	10	7	94,5	по запросу
80		600´250		273	10	8	95,3	по запросу
81	2,5 (25)	600´300		325	14		150,5	по запросу
82	1,6 (16)	600´300		325	10		113	по запросу
83	2,5 (25)	600´350		377	14	11	156,5	по запросу
84	1,6 (16)	600´350		377	12	9	132,8	по запросу
85	2,5 (25)	600´400		426	14	12	180,8	по запросу
86	1,6 (16)	600´400		426	12	9	153,3	по запросу
87	2,5 (25)	600´500		530	18	8	208,4	по запросу
88	1,6 (16)				12	11	157,9	по запросу
89	1,0 (10)				10	8	128,8	по запросу
90	2,5 (25)	700´100	720	108	11	4	115,9	по запросу
91		700´125		133		4	116,9	по запросу
92		700´150		159		5	116	по запросу
93		700´200		219		9	119,6	по запросу
94		700´250		273	14	8	185,2	по запросу
95	1,6 (16)	700´250		273	11		148,4	по запросу
96	1,6 (16)	700´300		325	9		125,6	по запросу
97	2,5 (25)	700´300		325	14	10	188,2	по запросу
98	2,5 (25)	700´350		377	14	15	195,6	по запросу
99	1,6 (16)	700´350		377	11	15	149,7	по запросу
100	2,5 (25)	700´400		426	18	9	279,4	по запросу
101	1,6 (16)	700´400		426	11	9	182,2	по запросу
102	2,5 (25)	700´500		530	18	11	281,8	по запросу
103	1,6 (16)	700´500		530	14	8	218,4	по запросу
104	2,5 (25)	700´600		630	18	14	297,9	по запросу
105	1,6 (16)				14	10	230,9	по запросу
106	1,0 (10)				11	8	172,5	по запросу
107	2,5 (25)	800´200	820	219	14	7	168	по запросу
108	2,5 (25)	800´250		273	14	11	214,2	по запросу
109	1,6 (16)	800´250		273	9	8	137,4	по запросу
110	2,5 (25)	800´300		325	14	13	217,6	по запросу
111	1,6 (16)	800´300		325	11	8	171,4	по запросу
112	2,5 (25)	800´350		377	18	9	266,6	по запросу
113	1,6 (16)	800´350		377	11		168,8	по запросу
114	2,5 (25)	800´400		426	18		354,7	по запросу
115	1,6 (16)	800´400		426	12	14	245	по запросу
116	2,5 (25)	800´500		530	18	14	365,4	по запросу
117	1,6 (16)	800´500		530	11	11	230,2	по запросу
118	2,5 (25)	800´600		630	22	12	428	по запросу
119	1,6 (16)				14	12	296,1	по запросу
120	1,0 (10)				11	10	239,7	по запросу
121	2,5 (25)	800´700		720	22	14	477,3	по запросу
122	1,6 (16)				18	9	376,8	по запросу
123	1,0 (10)				11	9	252,3	по запросу
124	2,5 (25)	1000´200	1020	219	18	7	333,8	по запросу
125	1,6 (16)	1000´200		219	14		261,9	по запросу
126	2,5 (25)	1000´250		273	18	8	332,6	по запросу
127	1,6 (16)	1000´250		273	14		260,7	по запросу
128	2,5 (25)	1000´300		325	18	10	336,1	по запросу
129	1,6 (16)	1000´300		325	14	8	263	по запросу
130	2,5 (25)	1000´350		377	18	15	342,5	по запросу
131	1,6 (16)	1000´350		377	14	9	263,2	по запросу
132	2,5 (25)	1000´400		426	18	16	456,1	по запросу
133	1,6 (16)	1000´400		426	14	9	349,6	по запросу
134	2,5 (25)	1000´500		530	22	11	530,5	по запросу
135	1,6 (16)				14	11	353,9	по запросу
136	1,0 (10)				14	8	343,2	по запросу
137	2,5 (25)	1000´600		630	22	14	548,4	по запросу
138	1,6 (16)	1000´600			18	10	438,4	по запросу
139	1,0 (10)	1000´600			14	10	353	по запросу
140	2,5 (25)	1000´700		720	22	18	676,7	по запросу
141	1,6 (16)	1000´700			18	11	530,6	по запросу
142	1,0 (10)	1000´700			14	9	415,4	по запросу
143	2,5 (25)	1000´800		820	25	18	735,8	по запросу
144	1,6 (16)				18	14	537,4	по запросу
145	1,0 (10)				14	9	418,8	по запросу
146	2,5 (25)	1200´150	1220	159	18	5	453,2	по запросу
147	2,5 (25)	1200´200		219	14	7	454	по запросу
148	1,6 (16)	1200´200		219	14		356,8	по запросу
149	2,5 (25)	1200´250		273	18	11	458,9	по запросу
150	1,6 (16)	1200´250		273	14	8	358,1	по запросу
151	2,5 (25)	1200´300		325	18	13	460,6	по запросу
152	1,6 (16)	1200´300		325	18	13	355,2	по запросу
153	2,5 (25)	1200´350		377	22	9	452,6	по запросу
154	1,6 (16)	1200´350		377	14		356,3	по запросу
155	2,5 (25)	1200´400		426	22	12	652,3	по запросу
156	1,6 (16)	1200´400		426	14	16	422,9	по запросу
157	2,5 (25)	1200´500		530	22	14	650,4	по запросу
158	1,6 (16)				18	8	522,8	по запросу
159	1,0 (10)				14	8	412,6	по запросу
160	2,5 (25)	1200´600		630	22	18	670	по запросу
161	1,6 (16)				18	12	535,8	по запросу
162	1,0 (10)				14	10	428,9	по запросу
163	2,5 (25)	1200´700		720	25	18	884,6	по запросу
164	1,6 (16)				18	14	647,9	по запросу
165	1,0 (10)				14	9	510	по запросу
166	2,5 (25)	1200´800		820	25	22	901,9	по запросу
167	1,6 (16)				22	11	792,7	по запросу
168	1,0 (10)				14	9	490,6	по запросу
169	1,6 (16)	1200´1000		1020	25	10	948,8	по запросу
170	1,0 (10)	1200´1000		1020	18	10	717,4	по запросу
171	1,6 (16)	1400´200	1420	219	14	7	480,4	по запросу
172		1400´250		273		11	417	по запросу
173		1400´300		325		13	420,9	по запросу
174	1,0 (10)	1400´300		325		8	414	по запросу
175	1,6 (16)	1400´350		377		15	422,8	по запросу
176	1,0 (10)	1400´350		377		9	414,1	по запросу
177	1,6 (16)	1400´400		426	18		488,8	по запросу
178	1,0 (10)	1400´400		426	14		487,1	по запросу
179	1,6 (16)	1400´500		530	18	11	618,4	по запросу
180	1,0 (10)	1400´500		530	14	8	481,3	по запросу
181	1,6 (16)	1400´600		630	18	14	638,8	по запросу
182	1,0 (10)				14	10	487,7	по запросу
183	0,6 (6)				14	8	482,1	по запросу
184	1,6 (16)	1400´700		720	22	9	880	по запросу
185	1,0 (10)				14	11	587,8	по запросу
186	0,6 (6)				14	9	575,1	по запросу
187	1,6 (16)	1400´800		820	22	12	878,5	по запросу
188	1,0 (0)				18	9	758	по запросу
189	0,6 (6)				14	9	591,4	по запросу
190	1,6 (16)	1400´1000		1020	22	18	1151,8	по запросу
191	1,0 (10)				18	10	899,5	по запросу
192	0,6 (6)				14	10	749,7	по запросу
193	1,6 (16)	1400´1200		1220	22	22	1427,2	по запросу
194	1,0 (10)				18	14	1115,4	по запросу
195	0,6 (6)				14	11	871,3	по запросу
196	1,6 (16)	1600´200	1620	219	18	7	500,5	по запросу
197	1,6 (16)	1600´250		273		8	570,7	по запросу
198	1,6 (16)	1600´300		325		8	571,1	по запросу
199	1,6 (16)	1600´350		325		9	644,7	по запросу
200	1,0 (10)	1600´350		377	14	9	503,6	по запросу
201	1,6 (16)	1600´400		377	18	12	652,6	по запросу
202	1,0 (10)	1600´400		426	14	9	501,2	по запросу
203	1,6 (16)	1600´500		426	18	14	714,2	по запросу
204	1,0 (10)			530		10	559,3	по запросу
205	0,6 (6)				14	8	558,5	по запросу
206	1,6 (16)	1600´600			22	10	847	по запросу
207	1,0 (10)				14	10	558	по запросу
208	0,6 (6)				14	8	546,3	по запросу
209	1,6 (16)	1600´700		720	22	14	1027	по запросу
210	1,0 (10)				18	9	834,9	по запросу
211	0,6 (6)				14	9	657	по запросу
212	1,6 (16)	1600´800		820	22	18	1038,3	по запросу
213	1,0 (10)				18	9	821,6	по запросу
214	0,6 (6)				14	9	652,7	по запросу
215	1,6 (16)	1600´1000		1020	25	18	1479	по запросу
216	1,0 (10)				18	12	1044,3	по запросу
217	0,6 (6)				14	10	822,4	по запросу
218	1,6 (16)	1600´1200		1220	25	22	1782,1	по запросу
219	1,0 (10)				22	11	1481,4	по запросу
220	0,6 (6)				14	11	988,4	по запросу
221	1,6 (16)	1600´1400		1420	25	25	2174,7	по запросу
222	1,0 (10)				22	14	1763,4	по запросу
223	0,6 (6)				14	14	1221,9	по запросу
