Компенсаторы сильфонные «ПРОТОН» и «ЭНЕРГИЯ»

Сильфонные осевые компенсаторы «Протон» и «Энергия» используются для компенсации осевых температурных удлинений трубопроводов во внутренних системах. Они применяются в отопительных системах, в тепло- и водоснабжении (AWM, AWM-P, AWF, AWF-P, AWRF, AWRF-P). Жидкая среда, протекающая по ГВС с патрубками или фланцами из углеродистой стали, не должна быть агрессивна и не способна повредить конструкционные материалам компенсаторов. При выборе модели компенсатора важно обратить внимание на материал патрубков и тип его крепления к трубопроводу. Выбирать сильфонный компенсатор необходимо вместе с проектировщиками. Они учтут такие показатели, как конструкция, материал, условия эксплуатации трубопровода и особенности соединений. Компания «ПРАЙМАКС» поставляет сильфонные компенсаторы «Протон» и «Энергия» Ду15–300 мм напрямую от производителя. Оплатить заказ можно любым удобным способом. Для оптовых покупателей действуют специальные цены.

Основные технические параметры

Тип Протон AWM, AWF, AWRF Энергия AWM-P, AWF-P, AWRP-P
Диаметр 15–200
Давление 1,6 MПa
Температура среды до 150°С
Среда вода

Ду Осевой ход Длина Наружный диаметр
+сжатие/ -удлинение bM LF LR De Dp
AWM, AWM-P AWF, AWF-P AWRF, AWRP-P AWM, AWP, AWRP AWM-P, AWF-P, AWRP-P
15 +32/-10 260 270 294 39,0 50
20 +32/-10 260 270 256 39,0 50
25 +32/-10 260 270 257 45,8 55
32 +32/-10 270 280 294 54,2 65
40 +32/-10 275 285 284 65,0 77
50 +32/-10 290 300 321 79,2 91
65 +32/-10 292 302 338 95,6 107
80 +32/-10 296 306 362 108,4 119
100 +33/-17 299 309 339 136,8 149
125 +33/-17 309 319 171,4 187
150 +33/-17 340 350 200,4 215
200 +33/-17 348 358 252,4 267

Материалы

Сильфон многослойный нержавеющая сталь
Патрубок (фланец) сталь
Внутренняя гильза нержавеющая сталь
Наружная гильза (у моделей AWM-P, AWF-P, AWRF-P) нержавеющая сталь

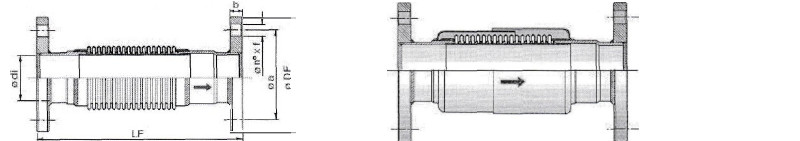

Протон-Аква (AWF) Энepгия-Аква (AWF-P)

Протон-Аква (AWRF) Энергия-Аква {AWRF-P)

Компенсаторы «Протон» и «Энергия» используются для компенсации температурных удлинений на трубопроводах. Эксплуатационные условия и метод присоединения определяют проектировщики при подготовке проекта. При этом, если на трубопроводе монтируется компенсатор, категорически запрещается заземлять на нем электрический инструмент или бытовой прибор. Важно защитить трубопровод от возможного воздействия блуждающего тока. При монтаже сильфонный компенсатор дополнительно защищается от воздействия электрохимической коррозии. Место для монтажа компенсатора подбирается с учетом предварительных расчетов. Принимается во внимание условия предстоящей эксплуатации трубопровода – его расположения и амплитуды перемещений. Данные предоставляет проектировщик. Предусматривается установка направляющих опор для системы труб, крепящихся вблизи компенсатора. Ближайшая из направляющих располагается через 4Ду, между 1 и 2 опорами – 14Ду. При проведении установочных работ не допускается сжатие, растяжение, изгиб или перекручивание гибких деталей. Монтаж производится в строгом соответствии с инструкцией. При нарушении обозначенных правил по порядку монтажных работ гарантия на компенсаторы действовать не будет.

Технические параметры компенсаторов «Энергия» для Ду15–300 мм.

Характеристики сильфонных компенсаторов полностью соответствуют требованиям ГОСТ Р 51571-2000 и европейским стандартам ЭШ, касающихся жилых сооружений. Полный осевой ход компенсатора указывается для 5 тыс. циклов срабатывания. Для корректной пролонгированной работы содержание хлоридов в воде не должна быть больше, чем 200 мг/л. Номинальное рабочее давление составляет 16 бар*, опрессовочное не должно превышать его более чем в полтора раза. При необходимости оно может быть повышено, для этого обращайтесь к техническим специалистам компании «ПРАЙМАКС».

Ду (мм) Обозначение: «Энергия-ТЕРМО» для отопления; «Энергия-АКВА» для водопровода Осевой ход,
+ сжатие; удлинение компенсатора, мм
Общая длина, Lо, мм ТЕРМО /АКВА Диаметр компенсатора, Dк, мм Диаметр патрубка Dп, мм ТЕРМО /АКВА Эффективная площадь сильфона, Sэфф, см кв. Жёсткость осевого хода, G, кН/м
15 16.015.32/10.2 +32 / -10 260/286 50 21,3/21,3 9 12
20 16.020.32/10.2 +32 / -10 260/286 50 26,9/27,9 9 12
25 16.025.32/10.2 +32 / -10 260/294 55 33,5/33,5 12 13
32 16.032.32/10.2 +32 / -10 270/305 65 42,4/42,4 18 26
40 16.040.32/10.2 +32 / -10 275/298 77 48,3/48,3 25 25
50 16.050.32/10.2 +32 / -10 290/337 91 60,3/60,3 48 29
65 16.065.32/10.2 +32 / -10 292/300 107 76/фл 57 34
80 16.080.32/10.2 +32 / -10 295/300 119 89/фл 76 40
100 16.100.33/17.2 +33 / -17 300/310 149 108/фл 122 54
125 16.125.33/17.2 +33 / -17 310/320 187 133/фл 188 106
150 16.150.33/17.2 +33 / -17 340/350 215 159/фл 264 104
200 16.200.33/17.2 +33 / -17 350/360 267 219/фл 433 134
250 Специальные модели, в том числе модели Ру25 бар и Ру40 бар по запросу. По расстановке компенсаторов рекомендуем обращаться в техническую поддержку.
300

* Производитель оставляет за собой право модернизировать модель, менять его номенклатуру, технические параметры и стоимость без согласования с заказчиком.

Нагрузки на неподвижные опоры

Сильфонные компенсаторы решают множество важных производственных задач. Важно понимать, что оборудование от отечественных и зарубежных производителей нагружают неподвижные опоры. Давление может достигать нескольких тонн. Поэтому важно предварительно произвести грамотные расчеты. Это позволит избежать эксплуатационного износа и извлечь необходимую пользу при возведении высотных сооружений.

Предположительные нагрузки для компенсаторов «Энергия»

(давление 16 бар, рабочий ход при сжатии 32 мм.):

Ду40 - 504 кгс Ду100 - 2177 кгс
Ду50 - 889 кгс Ду125 - 3448 кгс
Дуб5 - 1054 кгс Ду150 - 4656 кгс
Ду80 - 385 кгс Ду200 - 7485 кгс

Перед монтажом сильфонных осевых компенсаторов готовится подробный проект. Важно создать оптимальные условия хранения оборудования, его перевозки и эксплуатации. Несоблюдение правил, которые указал производитель, возможно существенное сокращение срока службы.

  1. Конфигурации «Протон» и «Энергия» должны использоваться по назначению – для компенсации тепловых удлинений систем. Прогоняемая по трубам жидкая среда не должна быть агрессивной к конструкционным материалам. Технология крепления и условия использовании трубопроводов должны соответствовать параметрам оборудования. При монтаже требуется ориентироваться на данные проектировщиков на стадии написания проектной документации.
  2. Сильфонные осевые системы должны надежно защищаться от электрохимической коррозии. Требуется защита от блуждающих токов.
  3. Компенсаторы монтируются в прямолинейных частях трубопровода, имеющих ограничение в виде 2-х неподвижных опор. Не следует размещать элементы на изгибах системы и превышение осевого хода. Если труба превышает допустимые размеры, потребуется разделить ее на отдельные части. Каждый отрезок должен разграничивается неподвижными опорами. По вопросу температурных удлинений каждый из участков будет рассматриваться как отдельный. Компенсируемая часть системы не должна иметь врезок. Исключение составляют стояки радиаторов в отопительной системе. В индивидуальном порядке могут создаваться другие конфигурации оборудования.
  4. Конструирование и установка направляющих, неподвижных, скользящих опор донны производится с условием, что они выдержат усилия жесткости и распорные усилия. Также важно учитывать воздействие врезок и водную нагрузку.
  5. Установка компенсаторов запрещена на тепловых удлинениях трубопроводов.
  6. Оборудование важно эксплуатировать с осторожностью, не ронять и не царапать.
  7. Возможное наличие изгибающего момента и напряжение кручения должно быть полностью исключено. Допускаются нагрузки на осевые системы исключительно в продольно.
  8. При эксплуатации оборудования в гофры не должны попадать посторонние предметы, твердые и сыпучие элементы (это может происходить при хранении). Категорически запрещается наносить на сильфон компенсатора теплоизоляцию. Перед тем, как компенсатор будет монтироваться и ввариваться в трубопровод, гофры необходимо надежно защитить от попадания сварочных искр. Если оборудование не имеет наружной гильзы, сильфон перед началом сварки прикрывают защитным материалом. Это поможет предотвратить воздействие расплавленного металла.
  9. Важно, чтобы кабель сварочного инструмента не контактировал с сильфоном.
  10. Модели «Протон» и «Энергия» оснащены внутренней гильзой. Они монтируются направляющей стрелкой в соответствии с направлением движения жидкости по трубопроводу.
  11. Оборудование запрещено подвергать взаимодействию с сильными электротоками. При проведении сварки на трубе не следует производить заземление сварочного инструмента на стояк с установленными компенсаторами.
  12. Осевой сильфонный компенсатор – это деталь, испытывающая механические нагрузки. Продолжительность ее бесперебойной работы будет напрямую зависеть от количества циклов срабатывания. Важно контролировать эксплуатационные характеристики и производить своевременную замену элементов.
  13. Сильфонный компенсатор располагают на расстоянии 4Ду до первой направляющей опоры. Отрезок между 1-ой и 2-ой опорами – 14Ду. Оставшиеся направляющие и скользящие элементы монтируются по нормативу. Если производится горизонтальный монтаж, вес трубы равномерно распределяется между опорами. Необходимо, чтобы вес трубы не оказывал нагрузки на компенсирующее оборудование.
  14. Заземлять электрический инструмент и бытовые приборы на трубопроводах с компенсаторами запрещается.
  15. При монтажных работах не следует перекручивать компенсаторы резьбового типа, не крутить патрубки по отношению друг к другу. При установке оборудования патрубки размером Ду20–Ду50 фиксируют ключом для гаек, а элементы Ду65–Ду100 – инструментом трубного типа.
  16. При проведении вертикального или горизонтального монтажа на стояках, важно подбирать оптимальный вес трубы. Она не должна сжимать, растягивать и деформировать компенсатор. На начальном этапе предварительно производятся установочные работы на трубопроводе, закрепляются неподвижные и направляющие опоры. Затем осуществляется врезка компенсатора. В случае наличия загрязнений на осевом оборудовании, предварительно производят промывку.
  17. Осевой компенсатор, спроектированный по типовой схеме, не потребует растягивания или уменьшения перед монтажом. Запрещается предварительно подвергать элементы растяжению, изгибам, деформации, пытаясь подогнать их под нужный размер для последующей врезки.
  18. При эксплуатации трубопровода с использованием сильфонных компенсаторов допущение гидроударов должно быть исключено.
  19. Запрещена опрессовка осевого оборудования с помощью сжатого воздуха.
  20. Чтобы избежать быстрого износа сильфонного оборудования, содержание хлоридов в проходящей жидкости не должно быть выше 30мг/дм куб.
  21. Производитель оставляет за собой право модернизировать модель, менять его номенклатуру, технические параметры и стоимость без согласования с заказчиком.
  22. Опрессовочное давление не должно быть выше номинального рабочего более чем в 1,3 раза. при необходимости повышения данного показателя, необходимо обратиться к техническим экспертам компании.
  23. Чтобы гофры компенсатора не засорялись и не изнашивались, вода, проходящая по трубопроводу, не должна содержать твердых частиц.
  24. Если модели «Протон» и «Энергия» Ду15–40 монтируются вертикально, их монтируют под потолком (перекрытием) пространства. Оборудование размером более Ду50 при вертикальной прокладке размещается под перекрытием.
  25. Модели «Энергия-Термо» и «Протон-Термо» Ду15-Ду20 важно устанавливать исключительно посредством газовой сварки. Электроинструмент при проведении сварочных работ использовать запрещается.

Правила монтажа

Установка компенсатора типа «Протон» и «Энергия» производится в соответствии с паспортом изделия. Монтаж и гарантийное облуживание производится исключительно компаниями-членами СРО соответствующего направления. Организация должная состоять в саморегулируемой организации по направлению внутренние инженерные системы. Сотрудники данных фирм обязаны получать соответствующие квалификационные сертификаты, которые регулярно обновляются путем прохождения курсов повышения квалификации.

Чтобы рассчитать стоимость компенсаторов «Энергия-ТЕРМО» и «Энергия-АКВА», а также уточнить сроки производства, нужно связаться с менеджером по телефону +7 (495) 778-20-16. Также можно отправить заявку на почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или воспользоваться мессенджером.
