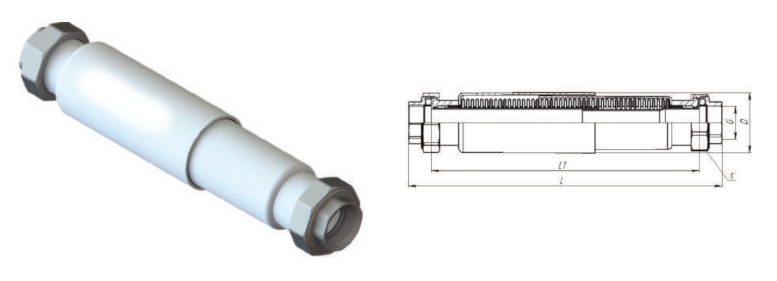

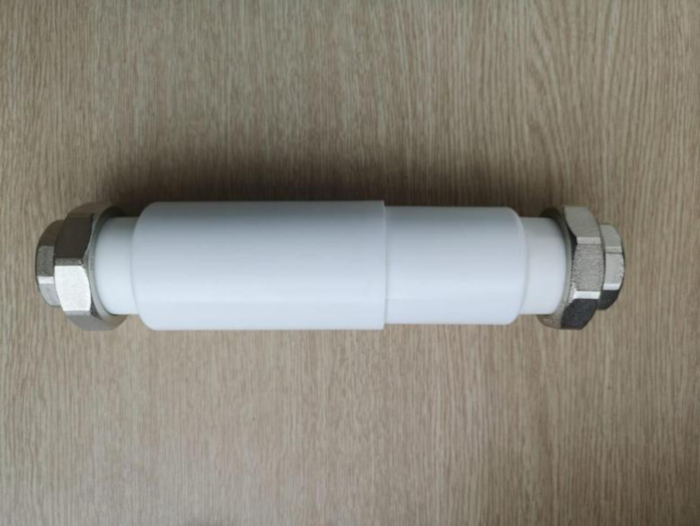

Многослойные сильфонные осевые компенсаторы DEK Lite G с резьбовым присоединением

DEK Lite G – компенсаторы с многослойным сильфоном и телескопическим внутренним экраном из нержавеющей стали в декоративном кожухе из полипропилена с резьбовым присоединением G

Компенсаторы имеют ряд очевидных преимуществ:

  • Внутренний экран из нержавеющей стали;
  • Телескопический защитный кожух из полипропилена, ограничивающий осевой ход, сдвиговые и угловые усилия;
  • Простота монтажа, благодаря разъемным комбинированным муфтам;
  • Легкий вес;
  • Эстетичный внешний вид, изделие не требует покраски.

Цель применения: Компенсация температурных изменений трубопровода. Снятие вибрационных нагрузок.

Условия эксплуатации
Рабочая среда: пар, вода.
Давление рабочей среды: PN до 16 Бар.
Температура рабочей среды: до 105 о С.

Особенности конструкции
Количество секций: односекционный (один сильфон).
Количество слоёв сильфона: многослойный.
Исполнение компенсатора: с телескопическим внутренним экраном и телескопическим защитным кожухом.
Тип присоединения: под резьбу.
Условный диаметр: DN от 15 до 50 мм.

Наименование Вес, кг. Фото Цена с НДС 20%
DEK Lite G 15-16-60 L 285 мм. 0,61 по запросу
DEK Lite G 20-16-60 L 285 мм. 0,63 по запросу
DEK Lite G 25-16-60 L 285 мм. 0,9 по запросу
DEK Lite G 32-16-60 L 285 мм. 1,12 по запросу
DEK Lite G 40-16-60 L 285 мм. 1,92 по запросу
DEK Lite G 50-16-60 L 285 мм. 2,87 по запросу

PN 16 Бар. Осевой ход: 60 (сжатие -50/растяжение +10) мм. Рабочая среда: пар,вода. Рабочая температура до +105С.

Артикул Номенклатура Вес Наименование для печати
0420015-060 DEK Lite G 15-16-60 L 285 мм. 0,61 DEK Lite G 15-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G1 1/2", PN 16 Бар. Осевой ход: 60 (-50/+10)мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G1 1/2": никелированная латунь.
0420020-060 DEK Lite G 20-16-60 L 285 мм. 0,63 DEK Lite G 20-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G1 3/4", PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G1 3/4": никелированная латунь.
0420025-060 DEK Lite G 25-16-60 L 285 мм. 0,9 DEK Lite G 25-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G1", PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G1": никелированная латунь.
0420032-060 DEK Lite G 32-16-60 L 285 мм. 1,12 DEK Lite G 32-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G1 1/4", PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G1 1/4": никелированная латунь.
0420040-060 DEK Lite G 40-16-60 L 285 мм. 1,92 DEK Lite G 40-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G1 1/2", PN 16 Бар. Осевой ход: 60 (-50/+10)мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G1 1/2": никелированная латунь.
0420050-060 DEK Lite G 50-16-60 L 285 мм. 2,87 DEK Lite G 50-16-60 Компенсатор сильфонный осевой с резьбовым присоединением G2", PN 16 Бар. Осевой ход: 60 (-50/+10)мм. Общая длина: 285 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь AISI 304/ 316L; телескопический внутренний экран: AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: муфта комбинированная разъемная, внутренняя резьба G2": никелированная латунь.
