Декоративные компенсаторы DEK (Ру 16 бар)
Материал: Ду 15-50: сильфон, внутренний экран, защитный кожух: AISI 321/12X18Н10Т, патрубки: оцинковка; Ду 65-150: сильфон: AISI 321/12X18Н10Т; защитный кожух, внутренний экран, патрубки: Ст.20
| Наименование | Вес кг. | Кол-во | Цена р. | |
|---|---|---|---|---|
| DEK 15-16-50 L 285 мм |  |
0,7 | 2340 | по запросу |
| DEK 20-16-50 L 285 мм | 0,8 | 3182 | по запросу | |
| DEK 25-16-50 L 285 мм | 1,2 | 1862 | по запросу | |
| DEK 32-16-50 L 285 мм | 1,3 | 1063 | по запросу | |
| DEK 40-16-50 L 285 мм | 1,9 | 1095 | по запросу | |
| DEK 50-16-50 L 285 мм | 2 | 2033 | по запросу | |
| DEK 65-16-60 L 290 мм |  |
3,4 | 197 | по запросу |
| DEK 80-16-60 L 290 мм | 5,5 | 77 | по запросу | |
| DEK 100-16-60 L 290 мм | 8,2 | 159 | по запросу | |
| DEK 125-16-60 L 330 мм | 11,75 | 0 | по запросу | |
| DEK 150-16-60 L 330 мм | 12,7 | 65 | по запросу | |
| DEK 200-16-60 L 390 мм | 30 | 18 | по запросу |
Вся продукция сертифицирована. Для постоянных клиентов и при покупке большого объема продукции - СКИДКИ!

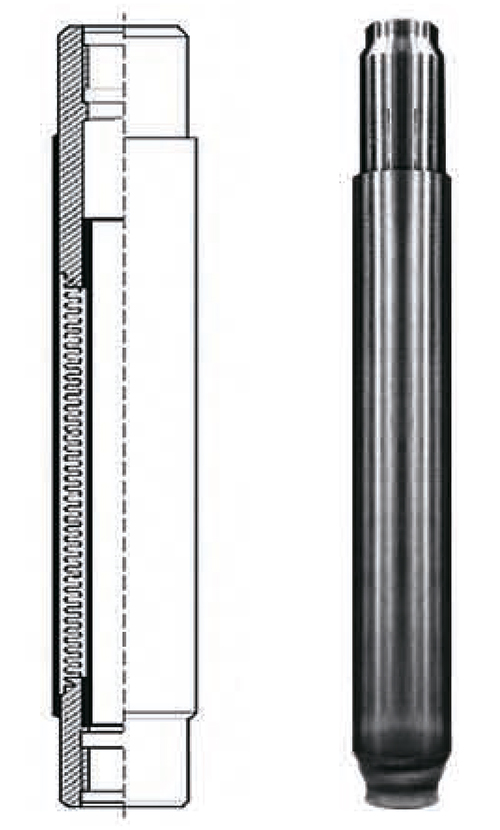

Благодаря безупречному исполнению с технологической стороны и современному дизайну декоративные компенсаторы для систем отопления и водоснабжения нашли широкое применение в строительном комплексе. Декоративные компенсаторы снабжены внутренним экраном и защитным кожухом из нержавеющей стали, патрубками под приварку из оцинкованной стали, что способствует продлению их срока эксплуатации.
Условия эксплуатации
Цели применения:
- компенсация температурных изменений длины трубопроводов
- снятие вибрационных нагрузок, герметизация трубопроводов
- предотвращение разрушения и деформации трубопроводов
- компенсация несоосности соединений трубопроводов
- рабочая среда: пар, вода
- давление рабочей среды: PN до 16 кг/см2
- пределы допустимых температур: от - 40 до + 427 °С
Особенности конструкции:
- количество секций: односекционный (один сильфон)
- исполнение компенсатора: с внутренним экраном и защитным кожухом
- сильфон: нержавеющая сталь 12Х18Н10Т
- патрубок: оцинкованная сталь
- защитный кожух, экран: 08Х18Н10
- тип присоединения: под приварку
- условный диаметр: DN от 15 до 150 мм
| Модель | DN, PN, мм Бар | D.mm | dr * s, мм | осевое перемещение, мм | длина, L мм | вес, кг | Осевая Эфф. жесткость, Площадь кг/мм (см2) | ||
|---|---|---|---|---|---|---|---|---|---|
| DEK 15-16-50 | 15 | 16 | 32 | 22x3 | 50 (-30;+20) | 285 | 0,65 | 30,01 | 6,4 |
| DEK 20-16-50 | 20 | 16 | 38 | 27x3 | 50 (-30;+20) | 285 | 0,75 | 15,79 | 7.21 |
| DEK 25-16-50 | 25 | 16 | 48,3 | 34x3 | 50 (-30; +20) | 285 | 1.15 | 20,91 | 12,1 |
| DEK 32-16-50 | 32 | 16 | 60,3 | 42x3,5 | 50 (-30; +20) | 285 | 1,25 | 11,64 | 16,11 |
| DEK 40-16-50 | 40 | 16 | 77 | 48x3 | 50 (-30; +20) | 285 | 1,35 | 11,65 | 16,8 |
| DEK 50-16-50 | 50 | 16 | 77 | 57x4 | 50 (-30;+20) | 285 | 1,65 | 11,36 | 24,3 |
| DEK 65-16-60 | 65 | 16 | 110 | 76x4 | 60 (-30;+30) | 290 | 2.2 | 68,32 | 56,34 |
| DEK 80-16-60 | 80 | 16 | 125 | 89x5 | 60 (-30;+30) | 290 | 2,5 | 74,96 | 74,66 |
| DEK 100-16-60 | 100 | 16 | 140 | 108x4 | 60 (-30;+30) | 330 | 3 | 87,99 | 120,37 |
| DEK 125-16-60 | 125 | 16 | 219 | 133x4 | 60 (-30;+30) | 330 | 6 | 212 | 183 |
| DEK 150-16-60 | 150 | 16 | 273 | 159x4,5 | 60 (-30;+30) | 330 | 7 | 244 | 268 |
Технические характиристики
| Наименование | Технические характеристики | Фото |
|---|---|---|
| DEK 15-16-50 L285 мм | DEK 15-16-50 Компенсатор сильфонный осевой DN 15 мм, PN 16 Бар. Осевой ход: 50(-30/+20)мм. L 285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304; патрубки под приварку (21,3х2,8): оцинкованная сталь. |  |
| DEK 20-16-50 L285 мм | DEK 20-16-50 Компенсатор сильфонный осевой DN 20 мм, PN 16 Бар. Осевой ход 50(-30/+20) мм. L285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304; патрубки под приварку (26,7x2,8): оцинкованная сталь. | |
| DEK 25-16-50 L285 мм | DEK 25-16-50 Компенсатор сильфонный осевой DN 25 мм, PN 16 Бар. Осевой ход 50(-30/+20)мм. L285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304, патрубки под приварку (33,4x3,2): оцинкованная сталь. | |
| DEK 32-16-50 L285 мм | DEK 32-16-50 Компенсатор сильфонный осевой DN 32 мм, PN 16 Бар. Осевой ход 50(-30/+20) мм. L285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304; патрубки под приварку (42,2x3,2):оцинкованная сталь. | |
| DEK 40-16-50 L285 мм | DEK 40-16-50 Компенсатор сильфонный осевой DN 40 мм, PN 16 Бар. Осевой ход 50(-30/+20) мм. L285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304; патрубки под приварку (48,3x3,5): оцинкованная сталь | |
| DEK 50-16-50 L285 мм | DEK 50-16-50 Компенсатор сильфонный осевой DN 50 мм, PN 16 Бар. Осевой ход 50(-30/+20) мм. L285 мм. t до +105оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух: нержавеющая сталь AISI 304; патрубки под приварку (57x3,5): оцинкованная сталь. | |
| DEK 65-16-60 L290 мм | DEK 65-16-60 Компенсатор сильфонный осевой DN 65 мм, PN 16 Бар. Осевой ход 60(-30/+30)мм. L290 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (76x4): углеродистая сталь. | |
| DEK 80-16-60 L290 мм | DEK 80-16-60 Компенсатор сильфонный осевой DN 80 мм, PN 16 Бар. Осевой ход 60 (-30/+30) мм. L290 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (89x4): углеродистая сталь. | |
| DEK 100-16-60 L330 мм | DEK 100-16-60 Компенсатор сильфонный осевой DN 100 мм, PN 16 Бар. Осевой ход 60(-30/+30) мм. L330 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (108x4): углеродистая сталь. | |
| DEK 125-16-60 L330 мм | DEK 125-16-60 Компенсатор сильфонный осевой DN 125 мм, PN 16 Бар. Осевой ход 60 (-30/+30)мм. L330 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (133x5): углеродистая сталь. | |
| DEK 150-16-60 L330 мм | DEK 150-16-60 Компенсатор сильфонный осевой DN 150 мм, PN 16 Бар. Осевой ход: 60(-30/+30) мм. L330 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (159x5): углеродистая сталь. | |
| DEK 200-16-60 L390 мм | DEK 200-16-60 Компенсатор сильфонный осевой DN 200 мм, PN 16 Бар. Осевой ход 60(-30/+30) мм. L390 мм. t расч +200оС. Материал: сильфон: нержавеющая сталь AISI 321; внутренний экран, защитный кожух, патрубки под приварку (219x8): углеродистая сталь. |
