Многослойные сильфонные компенсаторы DEK Lite

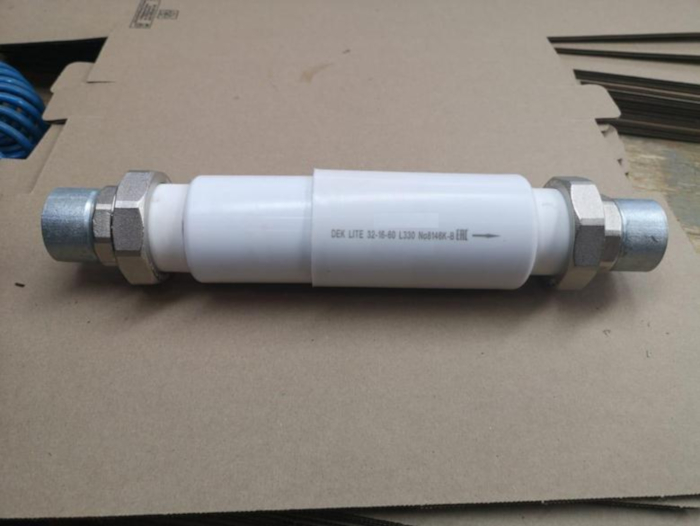

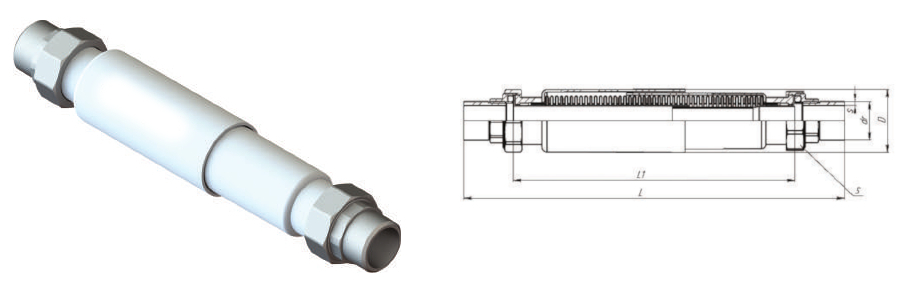

DEK Lite – многослойный сильфонный компенсатор с телескопическим внутренним экраном в декоративном телескопическом защитном кожухе из полипропилена с концевой арматурой под приварку.

Серия компенсаторов DEK Lite имеет ряд очевидных преимуществ:

  • Внутренний телескопический экран из нержавеющей стали;
  • Телескопический защитный кожух из полипропилена, ограничивающий осевой ход, сдвиговые и угловые усилия;
  • Простота монтажа, благодаря разъемным комбинированным муфтам;
  • Легкий вес;
  • Эстетичный внешний вид, изделие не требует покраски.

Цель применения: Компенсация температурных изменений трубопровода. Снятие вибрационных нагрузок.

Условия эксплуатации
Рабочая среда: пар, вода.
Давление рабочей среды: PN до 16 Бар.
Температура рабочей среды: до 105 о С.

Особенности конструкции
Количество секций: односекционный (один сильфон).
Количество слоёв сильфона: многослойный.
Исполнение компенсатора: с телескопическим внутренним экраном и телескопическим защитным кожухом.
Тип присоединения: под приварку.
Условный диаметр: DN от 15 до 50 мм.

Наименование Вес, кг. Фото Цена с НДС 20%
DEK Lite 15-16-60 L 330 мм. 0,68 по запросу
DEK Lite 20-16-60 L 330 мм. 0,74 по запросу
DEK Lite 25-16-60 L 330 мм. 1,05 по запросу
DEK Lite 32-16-60 L 330 мм. 1,28 по запросу
DEK Lite 40-16-60 L 330 мм. 1,92 по запросу
DEK Lite 50-16-60 L 330 мм. 3,2 по запросу

PN 16 Бар. Осевой ход: 60 (сжатие -50/растяжение +10) мм. Рабочая среда: пар, вода. Рабочая температура до +105С.

Артикул Номенклатура Вес Наименование для печати
0410015-060 DEK Lite 15-16-60 L 330 мм. 0,68 DEK Lite 15-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку(21,3х2,8): углеродистая сталь.
0410020-060 DEK Lite 20-16-60 L 330 мм. 0,74 DEK Lite 20-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку (26,7х2,8): углеродистая сталь.
0410025-060 DEK Lite 25-16-60 L 330 мм. 1,05 DEK Lite 25-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку(33,4х3,2): углеродистая сталь.
0410032-060 DEK Lite 32-16-60 L 330 мм. 1,28 DEK Lite 32-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку(42,2х3,2): углеродистая сталь.
0410040-060 DEK Lite 40-16-60 L 330 мм. 1,92 DEK Lite 40-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10) мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку(48,3х3,5): углеродистая сталь.
0410050-060 DEK Lite 50-16-60 L 330 мм. 3,2 DEK Lite 50-16-60 Компенсатор сильфонный осевой с типом присоединения под приварку, PN 16 Бар. Осевой ход: 60 (-50/+10)мм. Общая длина: 330 мм. Рабочая температура: до 105оС. Материал: сильфон: нержавеющая сталь: AISI 304/ 316L; телескопический внутренний экран: нержавеющая сталь AISI 304L; телескопический защитный кожух: полипропилен; концевые детали: патрубок под привраку(57х3,5): углеродистая сталь.
