Линзовые компенсаторы КДМ

Диаметр линзовых компенсаторов КДМ, мм:

50 100 65 80 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1500 1600 1800 2000 2200 2400 2600 2800 3000

ООО «ПРАЙМАКС» предлагает заказать линзовые компенсаторы типа КДМ. Линзовые компенсаторы типа КДМ предназначены для снижения температурных деформаций. Также их применяют для возможности монтажа и демонтажа арматуры на подземных газопроводах.

Устройство

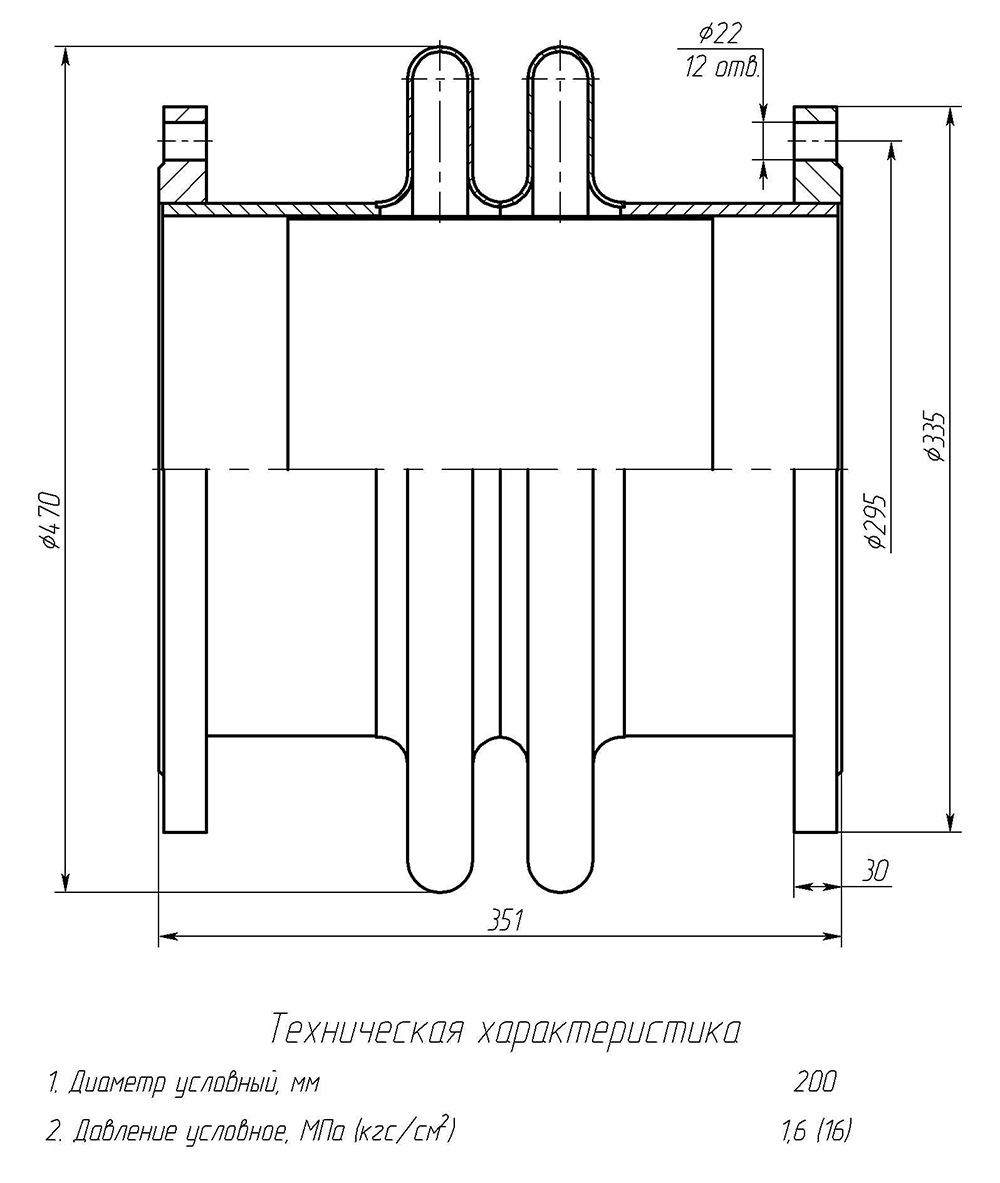

Линзовые компенсаторы КДМЛинзовые компенсаторы КДМ выполнены в виде тарелок из листового материала. Они сварены по краям, таким образом, вместе представляют ряд волн. Составные части линзового компенсатора КДМ: две линзы, защитная обечайка, присоединительные фланцы, ограничительные шпильки. Ограничительные шпильки служат для стяжки компенсатора при монтаже. Также в компенсаторе есть стяжные шпильки, которые предназначены для сжатия линз компенсатора. После монтажа компенсатора КДМ нужно отпустить гайки стяжных шпилек, чтобы они были свободными. Рабочая среда компенсатора КДМ – природный газ. Температура до 90 градусов.

Рекомендации по хранению линзового компенсатора КДМ

Он должен храниться в упаковке при температуре от минус 20 до плюс 40 градусов, влажность до 80%. Компенсатор можно перевозить любыми видами транспорта. Избегайте резких ударов, а также воздействия атмосферных осадков. Транспортируя устройство к месту монтажа, исключайте вероятность повреждения линз и загрязнения внутренней полости компенсатора. Не храните линзовые компенсаторы на открытых площадках.

Область применения

Компенсаторы КДМ применяются в системах газоснабжения на подземных газопроводах. Они устанавливаются колодцах после задвижек. Линзовые компенсаторы обеспечивают компенсацию только продольных перемещений.

Технические характиристики

Компенсаторы линзовые КДМ - это двухлинзовые компенсаторы фланцевого исполнения, рассчитанные на давление 0,6 МПа, 1 МПа, 1,2 МПа и 1,6 МПа. Применяются они в основном для компенсации осевых перемещений газопроводов.

Номенклатура линзовых компенсаторов КДМ

Маркировка Диаметр, мм Рабочее давление, МПа
КДМ 100-0,6 100 0,6
КДМ 150-0,6 150
КДМ 200-0,6 200
КДМ 250-0,6 250
КДМ 300-0,6 300
КДМ 350-0,6 350
КДМ 400-0,6 400
КДМ 100-1,0 100 1,0
КДМ 150-1,0 150
КДМ 200-1,0 200
КДМ 250-1,0 250
КДМ 300-1,0 300
КДМ 350-1,0 350
КДМ 400-1,0 400
КДМ 100-1,2 100 1,2
КДМ 150-1,2 150
КДМ 200-1,2 200
КДМ 250-1,2 250
КДМ 300-1,2 300
КДМ 350-1,2 350
КДМ 400-1,2 400
КДМ 100-1,6 100 1,6
КДМ 150-1,6 150
КДМ 200-1,6 200
КДМ 250-1,6 250
КДМ 300-1,6 300
КДМ 350-1,6 350
КДМ 400-1,6 400
