Линзовые компенсаторы ОСТ

Диаметр линзовых компенсаторов ОСТ, мм.

100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000

ООО ПРАЙМАКС производит линзовые осевые компенсаторы типа ОСТ в нескольких вариациях: однолинзовые, двухлинзовые, трехлинзовые и четырехлинзовые. Также мы предлагаем линзовые угловые и угловые-сдвиговые компенсаторы. Они выпускаются в аналогичных вариантах: одно-, двух-, трех- и четырехлинзовые.

Назначение

Линзовые осевые компенсаторы ОСТ требуются для компенсации температурных изменений длины трубопроводов в осевом направлении. Их используют в следующих средах: пар, вода, также неагрессивные и малоагрессивные среды. Угловые компенсаторы предназначены для компенсации в угловой плоскости. Они необходимы для компенсации температурных изменений трубопроводов в Г-, П-, Z-образной и других шарнирных схемах, которые работают в водной и паровой среде при температуре, достигающей 425 градусов. Угловые сдвиговые компенсаторы ОСТ нужны для компенсации как угловых, так и сдвиговых перемещений трубопровода.

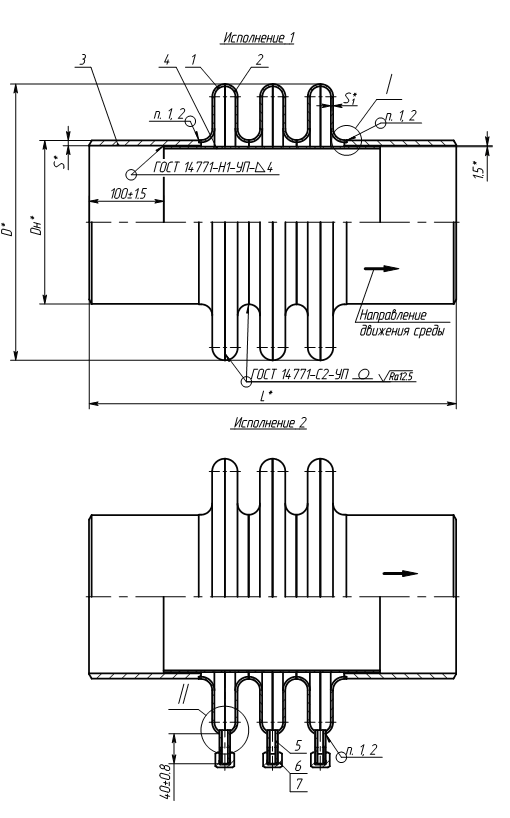

Chertezh-Kompensator-OST-osevoy

Устройство оборудования

Конструкция линзового компенсатора ОСТ: две полулинзы, сваренные в вершинах. Чтобы предотвратить скопление влаги в вершинах линз, используются конденсатоотводчики. Внутренний защитный патрубок необходим во избежание забивания линзы грязью. Компенсирующая способность тем выше, чем большее количество линз предусмотрено в компенсаторе.

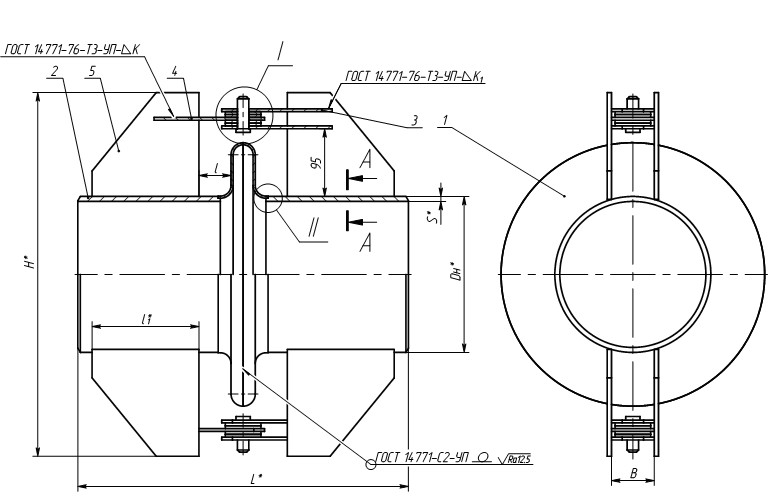

Устройство оборудования

Конструкция угловых линзовых компенсаторов ОСТ аналогична конструкции осевых. В данном случае добавлена шарнирная схема. Она позволяет компенсатору двигаться в угловой плоскости. Угловые компенсаторы выпускаются без конденсатоотводчиков.

В угловых-сдвиговых компенсаторах ОСТ принципиально другая схема расположения шарниров. Все виды линзовых компенсаторов ОСТ изготавливаются из черной стали.

Область применения

Линзовые компенсаторы ОСТ применяются во всех видах промышленности. Нефтяная и газовая промышленности, металлургия, строительство, судостроение, военно-промышленных и авиа-космический комплексы. Они зарекомендовали себя в качестве надежного оборудования для энергетиков и тепловиков.

Технические характиристики

Компенсаторы линзовые ОСТ изготавливаются на рабочее давление от 0,6 до 1,6 МПа, диаметром от 100 до 2200 мм.

Типы линзовых компенсаторов ОСТ

ОСТ 34-10-569 Компенсатор осевой однолинзовый
ОСТ 34-10-570 Компенсатор осевой двухлинзовый
ОСТ 34-10-571 Компенсатор осевой трехлинзовый
ОСТ 34-10-572 Компенсатор осевой четырехлинзовый
ОСТ 34-10-573 Компенсатор угловой однолинзовый
ОСТ 34-10-574 Компенсатор угловой двухлинзовый
ОСТ 34-10-575 Компенсатор угловой трехлинзовый
ОСТ 34-10-576 Компенсатор угловой четырехлинзовый
ОСТ 34-10-577 Компенсатор угловой сдвоенный однолинзовый
ОСТ 34-10-578 Компенсатор угловой сдвоенный двухлинзовый
ОСТ 34-10-579 Компенсатор угловой сдвоенный трехлинзовый
ОСТ 34-10-580 Компенсатор угловой сдвоенный четырехлинзовый
