Линзовые компенсаторы КЛО

Диаметр линзовых компенсаторов КЛО, мм.

100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000

Линзовые компенсаторы КЛОЛинзовый компенсатор обеспечивает работоспособность трубопровода при его удлинении за счет температурного расширения металла. Линзовый компенсатор выполняет в трубопроводах следующие функции:

  • компенсирует температурные расширения в осевом направлении;
  • снижает вероятность разрушения трубопровода при температурном расширении;
  • устраняет несоосность двух соседних секций трубопровода;
  • обеспечивает подключение трубопроводов к двигателям, насосам, турбинам и другим устройствам;
  • минимизирует вибрацию и обеспечивает герметичность трубопровода.

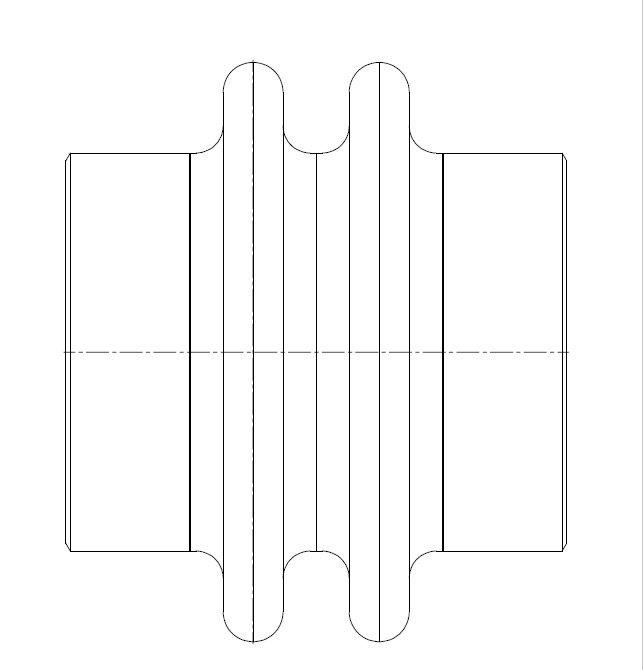

Устройство линзового компенсатора КЛО

Устройство линзового компенсатора КЛОООО ПРАЙМАКС изготавливает данное оборудование путем холодной штамповки из листового металлопроката. Оно состоит из линз, полулинз, которые сварены между собой кольцевыми и продольными швами. К ним привариваются патрубки и фланцы. В некоторых комплектациях компенсаторы могут иметь внутренний или внешний защитный кожух и дренажную трубку. Линзовые компенсаторы изготавливаются в исполнениях: М1 - из стали Ст3сп5; М2 - Ст20; М3 - 09Г2С; М4 - 12Х18Н10Т. 08Х18Н10Т, 10Х17Н13М2Т.

Область применения

Компенсатор линзовый осевой используется в теплосетях, где роль теплоносителя играет пар или вода, на электростанциях, химических комбинатах, а также в нефтяной и газовой промышленности. Линзовый компенсатор КЛО может компенсировать температурное расширение трубопровода только в осевом направлении. Если трубопровод подвержен сдвиговым деформациям, то необходимо устанавливать линзовый компенсатор соответствующего типа (угловой или сдвиговый). Помимо трубопроводов с водой и малоагрессивными жидкостями, компенсатор линзовый осевой устанавливают в воздуховоды систем вентиляции.

Нормативная документация для изготовления линзовых компенсаторов

Линзовый компенсатор изготавливается в соответствии с ТУ 3683-016-00220302-98, ОСТ 34-10-569...572-93, 34-10-573...576-93, 34-10-577...581-93. На линзовый компенсатор КЛО распространяются требования документации МВН 195,198, 201-63. Компенсатор линзовый выпускается трех типов: осевой, сдвиговый и угловой.

Технические характиристики

Линзовый компенсатор устанавливается в трубопроводы диаметром от 100 до 5000 мм. Условное давление, на которое рассчитан компенсатор линзовый осевой, составляет 0,1-1,6 МПа. Линзовый компенсатор включает в себя от 1 до 12 линз. При этом компенсирующая способность – от 10 до 120 мм. Линзовый компенсатор, цена которого ниже, состоит из меньшего количества линз. В качестве рабочей среды трубопровода выступают вода, пар, воздух и малоагрессивные жидкости. Линзовый компенсатор рассчитан на работу в диапазоне температур от -70 °С до +600 °С. Компенсатор линзовый осевой изготавливается и стали марок Ст3, Ст20, 09Г2С, 12Х18Н10Т, а также 10Х17Н13М2Т.

Способ крепления

Линзовый компенсатор кло устанавливается в трубопровод двумя способами – с помощью сварки и фланцевым креплением. В первом случае линзовый компенсатор приваривается к трубопроводу без возможности его быстрого демонтажа. Преимуществом такого метода является то, что линзовый компенсатор обеспечивает герметичное соединение с трубопроводом.

При фланцевом методе установки линзовый компенсатор крепится к трубопроводу с помощью болтов. Это дает возможность при необходимости быстро заменить вышедший из строя линзовый компенсатор. Недостаток такого метода заключается в необходимости постоянного контроля герметичности трубопровода и состояния уплотнителя.
