Клапан обратный чугунный 19ч21бр
Клапан обратный чугунный подпружиненный двухстворчатый (аналог 19ч21бр)
Клапан обратный предназначен для предотвращения обратного потока рабочей среды в трубопроводе. Клапан обратный (аналог 19ч21бр) может устанавливаться как в горизонтальном, так и в вертикальном положении. Установочное положение затворов на горизонтальном трубопроводе осью поворота диска вверх. На вертикальном и наклонном трубопроводе затвор обратный должен быть установлен горизонтально или наклонно, так что бы прямой поток рабочей среды был направлен на диск.
Технические характеристики
- Рабочая среда: вода, пар, неагрессивные жидкие среды
- Давление: 1,6 МПА (16 кгс/см2)
- Температура рабочей среды: до +110°С
- Присоединение к трубопроводу – межфланцевое
Материалы основных деталей
| Деталь | Материал |
|---|---|
| Корпус | Серый чугун СЧ18 (СЧ 20) |
| Диск | Серый чугун СЧ20 покрытый никелем |
| Уплотнение | EPDM |

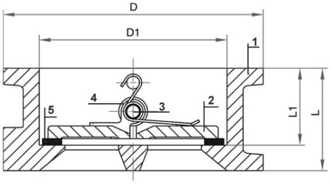

Габаритные и присоединительные размеры клапанов 19ч21бр
| Ду, мм. | L, мм. | L1, мм. | D, мм. | D1, мм. |
|---|---|---|---|---|
| 19ч21бр Ду 50 | 44 | 33 | 100 | 65 |
| 19ч21бр Ду 65 | 49 | 35 | 121 | 80 |
| 19ч21бр Ду 80 | 65 | 44 | 135 | 94 |
| 19ч21бр Ду 100 | 66 | 48 | 160 | 119 |
| 19ч21бр Ду 125 | 74 | 49 | 187 | 145 |
| 19ч21бр Ду 150 | 79 | 52 | 214 | 170 |
| 19ч21бр Ду 200 | 92 | 57 | 273 | 226 |
| 19ч21бр Ду 250 | 114 | 77 | 330 | 265 |
| 19ч21бр Ду 300 | 117 | 74 | 380 | 310 |
| 19ч21бр Ду 400 | 140 | 86 | 483 | 413 |
| 19ч21бр Ду 500 | 152 | 90 | 590 | 500 |
| 19ч21бр Ду 600 | 178 | 95 | 695 | 624 |
