Задвижка стальная 30с41нж
Фланцевая стальная клиновая литая задвижка 30с41нж с выдвижным шпинделем предназначена для перекрытия жидких сред, не агрессивных к стали 25Л (вода, пар, нефтепродукты), имеющих рабочее давление 1,6 МПа (16 кгс/см2) и рабочую температуру от -40 до +425 °С. Задвижки 30с41нж имеют фланцевое присоединение к трубопроводу. Герметичность затвора по классу А Уплотнение шпинделя - сальниковое. Направление подачи среды – с любой стороны магистральных фланцев.
Технические характеристики
- Рабочая среда вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивные жидкие среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойки.
- Давление 1,6 МПА (16 кгс/см2)
- Температура рабочей среды от -40°С до +425°С
- Минимальная температура окружающего воздуха -40°С
- Присоединение к трубопроводу - фланцевое, исполнение В ряд 1 по ГОСТ Р 54432
- Управление - ручное, с помощью маховика
Материалы основных деталей
| Деталь | Материал |
|---|
| Корпус |
Сталь 25Л |
| Крышка |
Сталь 25Л |
| Клин |
Сталь 25Л |
| Шпиндель |
Сталь 20Х13 |
| Уплотнение |
ТРГ |
| Прокладка |
ТРГ |
| Наплавка в корпусе и на клине |
Сталь 20Х13 |

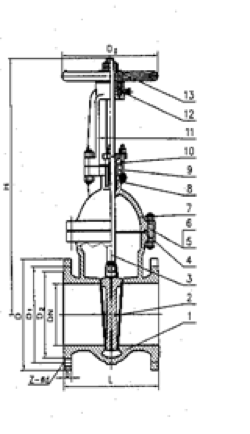

Габаритные и присоединительные размеры задвижек 30с41нж
| Ду, мм. | L, мм. | D, мм. | D1, мм. | D2, мм. | n | d, мм. |
|---|
| 30с41нж Ду50 |
180 |
160 |
125 |
100 |
4 |
18 |
| 30с41нж Ду65 |
190 |
180 |
145 |
120 |
4 |
18 |
| 30с41нж Ду80 |
210 |
195 |
160 |
135 |
8 |
18 |
| 30с41нж Ду100 |
230 |
215 |
180 |
155 |
8 |
18 |
| 30с41нж Ду125 |
255 |
245 |
210 |
185 |
8 |
18 |
| 30с41нж Ду150 |
280 |
280 |
240 |
210 |
8 |
22 |
| 30с41нж Ду200 |
330 |
335 |
295 |
265 |
12 |
22 |
| 30с41нж Ду250 |
450 |
405 |
355 |
320 |
12 |
26 |
| 30с41нж Ду300 |
500 |
460 |
410 |
375 |
12 |
26 |
| 30с41нж Ду400 |
600 |
580 |
525 |
485 |
16 |
30 |
| 30с41нж Ду500 |
700 |
710 |
650 |
608 |
20 |
33 |
| 30с41нж Ду 600 |
800 |
840 |
770 |
685 |
20 |
|
