Задвижка чугунная 30ч6бр
Задвижка фланцевая чугунная с клиновым запирающим затвором, ручным управлением и с выдвижным шпинделем предназначена для полного перекрытия воды и пара в локальных и магистральных трубопроводах. Температурный режим рабочих сред не должен превышать +225°С. Чугунные задвижки не следует применять в трубопроводах, подверженных вибрации и несущих различные нагрузки на корпус задвижки (изгибы, сжатия, кручения).
Технические характеристики
- Рабочая среда: вода, пар, неагрессивные жидкие среды.
- Давление: 1,0 МПА (10 кгс/см2)
- Температура рабочей среды: от -10°С до +225°С
- Минимальная температура окружающего воздуха: -10°С
- Присоединение к трубопроводу - фланцевое, исполнение В ряд 1 по ГОСТ Р 54432
- Управление - ручное, с помощью маховика
Материалы основных деталей
| Деталь | Материал |
|---|
| Корпус, крышка, диск, маховик |
Чугун СЧ 18 (СЧ 20) |
| Прокладка |
Паронит |
| Шпиндель, гайка |
Ст3пс |

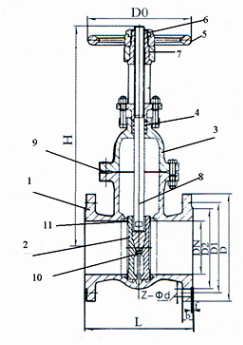

Габаритные и присоединительные размеры задвижек 30ч6бр
| Ду, мм. | L, мм. | D, мм. | D1, мм. | n | d, мм. |
|---|
| 30ч6бр Ду50 |
180 |
160 |
125 |
4 |
18 |
| 30ч6бр Ду80 |
210 |
196 |
160 |
4 |
18 |
| 30ч6бр Ду100 |
230 |
210 |
180 |
8 |
18 |
| 30ч6бр Ду125 |
255 |
245 |
210 |
8 |
18 |
| 30ч6бр Ду150 |
280 |
278 |
240 |
8 |
22 |
| 30ч6бр Ду200 |
330 |
333 |
295 |
8 |
22 |
| 30ч6бр Ду250 |
450 |
388 |
355 |
12 |
22 |
| 30ч6бр Ду300 |
500 |
437 |
400 |
12 |
22 |
| 30ч6бр Ду400 |
600 |
565 |
515 |
16 |
22 |
