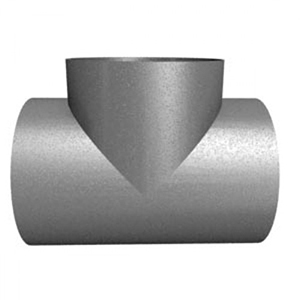

Тройники по ОСТ 36-24-77
Равнопроходный тройник с параметрами S = 16 мм., Dн = 820 мм., из стали ВСт3сп обозначается следующим образом: Тройник 820×16 ВСт3сп ОСТ 36-24-77; Переходныйтройник с параметрами dн = 530 мм., S1 = 7 мм., Dн = 820 мм, S = 10 мм. и из стали ВСт3сп обозначается так: Тройник 820×10 - 530×7 ВСт3сп ОСТ 36-24-77.
Сфера применения
Данный стандарт касается всех секционных сварных R = 1,5Dу под углом в 30, 45, 60 и 90°, изготовленных из углеродистой стали с давлением Ру £ 2,5 МПа (≈ 25 кгс/см2). Детали предназначаются для соединения трубопроводов из углеродистой стали при создании технологических систем, в том числе трубопроводов, которые регламентируются правилами Госгортехнадзора СССР, с допустимым давлением Pу £ 2,5 МПа (≈ 25 кгс/см2) и температурой стенки от 243 - 573 К на различных предприятиях нефтехимической, химической, металлургической, нефтяной, легкой, пищевой и прочих отраслей промышленности.
| Диаметр корпуса, мм | Диаметр штуцера, мм | Стенка корпуса, мм | Стенка штуцера, мм | Давление неагрессивной среды, МПа | Давление агрессивной среды, МПа | Масса, кг. | Цена р. |
|---|---|---|---|---|---|---|---|
| 530 | 325 | 7 | 6 | 1,6 (16) | 1,0 (10) | 78 | по запросу |
| 10 | 2,5 (25) | - | 107 | по запросу | |||
| 8 | - | 1,6 (16) | 110 | по запросу | |||
| 14 | 10 | - | 2,5 (25) | 151 | по запросу | ||
| 426 | 7 | 7 | 1,6 (16) | 1,0 (10) | 82 | по запросу | |
| 10 | 8 | 2,5 (25) | 1,6 (16) | 112 | по запросу | ||
| 14 | 12 | - | 2,5 (25) | 158 | по запросу | ||
| 530 | 7 | 7 | 1,6 (16) | 1,0 (10) | 85 | по запросу | |
| 10 | 10 | 2,5 (25) | 1,6 (16) | 121 | по запросу | ||
| 14 | 14 | - | 2,5 (25) | 168 | по запросу | ||
| 630 | 325 | 8 | 6 | 1,6 (16) | 1,0 (10) | 115 | по запросу |
| 12 | 8 | 2,5 (25) | 1,6 (16) | 171 | по запросу | ||
| 15 | 10 | - | 2,5 (25) | 213 | по запросу | ||
| 426 | 8 | 7 | 1,6 (16) | 1,0 (10) | 119 | по запросу | |
| 12 | 8 | 2,5 (25) | 1,6 (16) | 172 | по запросу | ||
| 15 | 12 | - | 2,5 (25) | 220 | по запросу | ||
| 530 | 8 | 7 | 1,6 (16) | 1,0 (10) | 121 | по запросу | |
| 12 | 10 | 2,5 (25) | 1,6 (16) | 180 | по запросу | ||
| 15 | 14 | - | 2,5 (25) | 228 | по запросу | ||
| 630 | 8 | 8 | 1,6 (16) | 1,0 (10) | 127 | по запросу | |
| 12 | 12 | 2,5 (25) | 1,6 (16) | 190 | по запросу | ||
| 15 | 15 | - | 2,5 (25) | 237 | по запросу | ||
| 820 | 426 | 8 | 7 | 1,0 (10) | 0,63 (6,3) | 184 | по запросу |
| 10 | 1,6 (16) | 1,0 (10) | 227 | по запросу | |||
| 14 | 8 | - | 1,6 (16) | 313 | по запросу | ||
| 16 | 2,5 (25) | - | 354 | по запросу | |||
| 20 | 12 | - | 2,5 (25) | 445 | по запросу | ||
| 530 | 8 | 7 | 1,0 (25) | 0,63 (6,3) | 186 | по запросу | |
| 10 | 1,6 (16) | 1,0 (10) | 228 | по запросу | |||
| 14 | 10 | - | 1,6 (16) | 318 | по запросу | ||
| 16 | 2,5 (25) | - | 359 | по запросу | |||
| 20 | 14 | - | 2,5 (25) | 451 | по запросу | ||
| 630 | 8 | 8 | 1,0 (10) | 0,63 (6,3) | 189 | по запросу | |
| 10 | 1,6 (16) | 1,0 (10) | 229 | по запросу | |||
| 14 | 12 | - | 1,6 (16) | 326 | по запросу | ||
| 16 | 2,5 (25) | - | 368 | по запросу | |||
| 20 | 15 | - | 2,5 (25) | 458 | по запросу | ||
| 820 | 8 | 8 | 1,0 (10) | 0,63 (6,3) | 199 | по запросу | |
| 10 | 10 | 1,6 (16) | 1,0 (10) | 249 | по запросу | ||
| 14 | 14 | - | 1,6 (16) | 347 | по запросу | ||
| 16 | 16 | 2,5 (25) | - | 396 | по запросу | ||
| 20 | 20 | - | 2,5 (25) | 493 | по запросу | ||
| 1020 | 530 | 8 | 7 | 1,0 (10) | 0,63 (6,3) | 269 | по запросу |
| 12 | 1,6 (16) | 1,0 (10) | 393 | по запросу | |||
| 16 | 10 | - | 1,6 (16) | 525 | по запросу | ||
| 20 | 2,5 (25) | - | 647 | по запросу | |||
| 630 | 8 | 8 | 1,0 (10) | 0,63 (6,3) | 273 | по запросу | |
| 12 | 1,6 (16) | 1,0 (10) | 397 | по запросу | |||
| 16 | - | 1,6 (16) | 531 | по запросу | |||
| 20 | 2,5 (25) | - | 653 | по запросу | |||
| 820 | 8 | 8 | 1,0 (10) | 0,63 (6,3) | 265 | по запросу | |
| 12 | 10 | 1,6 (16) | 1,0 (10) | 409 | по запросу | ||
| 16 | 14 | - | 1,6 (16) | 547 | по запросу | ||
| 20 | 16 | 2,5 (25) | - | 674 | по запросу | ||
| 1020 | 8 | 8 | 1,0 (10) | 0,63 (6,3) | 288 | по запросу | |
| 12 | 12 | 1,6 (16) | 1,0 (10) | 431 | по запросу | ||
| 16 | 16 | - | 1,6 (16) | 573 | по запросу | ||
| 20 | 20 | 2,5 (25) | - | 715 | по запросу | ||
| 1220 | 820 | 10 | 8 | 1,0 (10) | 0,63 (6,3) | 461 | по запросу |
| 16 | 10 | 1,6 (16) | 1,0 (10) | 722 | по запросу | ||
| 18 | 14 | - | 1,6 (16) | 824 | по запросу | ||
| 1020 | 10 | 8 | 1,0 (10) | 0,63 (6,3) | 467 | по запросу | |
| 16 | 12 | 1,6 (16) | 1,0 (10) | 738 | по запросу | ||
| 18 | 16 | - | 1,6 (16) | 846 | по запросу | ||
| 1220 | 10 | 1,0 (10) | 0,63 (6,3) | 491 | по запросу | ||
| 16 | - | 1,6 (16) | 1,0 (10) | 783 | по запросу | ||
| 18 | - | 1,6 (16) | 879 | по запросу | |||
| 1420 | 820 | 12 | 8 | 1,0 (10) | 0,63 (6,3) | 716 | по запросу |
| 18 | 10 | 1,6 (16) | 1,0 (10) | 1061 | по запросу | ||
| 1020 | 12 | 8 | 1,0 (10) | 0,63 (6,3) | 726 | по запросу | |
| 18 | 12 | 1,6 (16) | 1,0 (10) | 1070 | по запросу | ||
| 1220 | 12 | 10 | 1,0 (10) | 0,63 (6,3) | 738 | по запросу | |
| 18 | 16 | 1,6 (16) | 1,0 (10) | 1113 | по запросу | ||
| 1420 | 12 | - | 1,0 (10) | 0,63 (6,3) | 769 | по запросу | |
| 18 | 1,6 (16) | 1,0 (10) | 1150 | по запросу |
