Штуцера переходные по чертежам СК 2109-92

Пример условного обозначения: Штуцера, изготовленные по техническим требованиям СК 2109-92-081.31 ЦПП.

Сведения о материалах, из которых изготовлены элементы трубопровода

№ Изд. Наименование элемента Кол-во Наружный диаметр и толщина стенки, мм. Марка стали ГОСТ или ТУ
1 Штуцер 600х12х(700) 4 600х12 09Г2С 19281-2014
2 Штуцер 600х14х(1400) 4 600х14 09Г2С 19281-2014

Сведения о полуфабрикатах

Наименование ГОСТ № сертификата Марка стали Плавка Партия
Лист 12-14мм 19903-2015 10762 09Г2С 2053917 017153

Штуцер 600(12)х700 09Г2С по техническим требованиям СК 2109-92-081.31. Штуцер 600х14х(1400) 09Г2С по 2-162 ОСТ 34 10.764-97 соответствуют требованиям ФНП в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, работающих под избыточным давлением» и признаны годными к работе при расчётных параметрах.

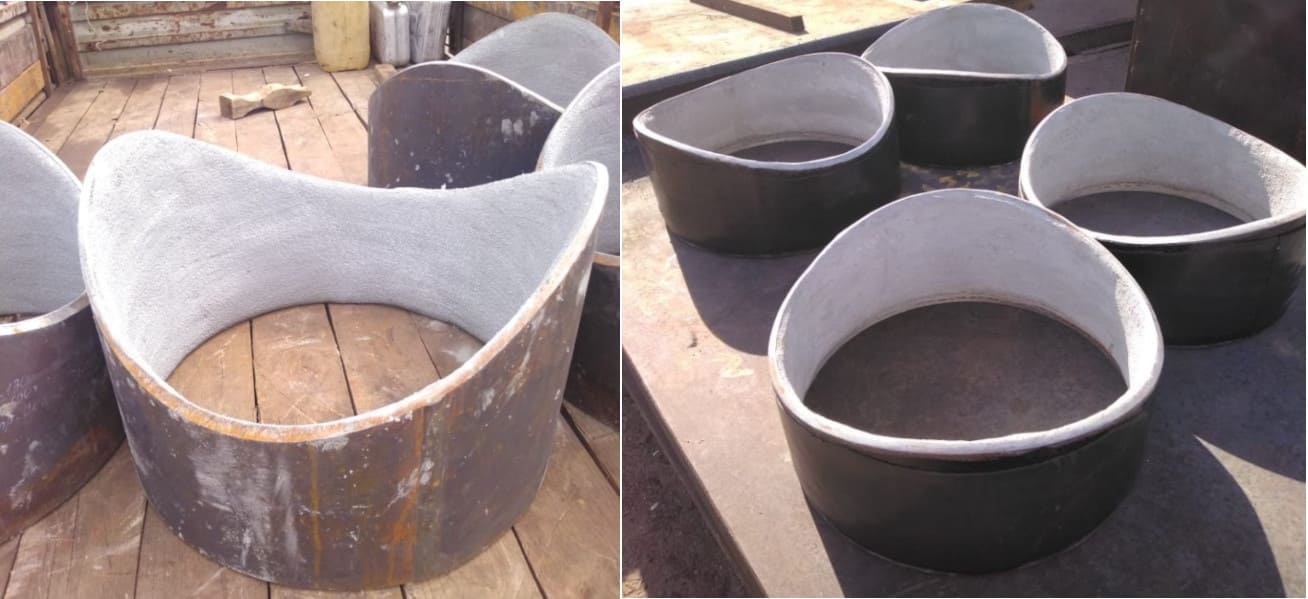

Цементно-песчаное покрытие

Наименование элемента Кол-во Толщина покрытия мм.
Штуцер 600х14х(1400) 4 10мм. - 12мм.

Сведения о контроле качества покрытия

  • Внутреннее цементно-песчаное покрытие соответствует ТУ 4859-001-43312081-99
  • Отпускная прочность покрытия 400 кг/см2
  • Цемент марки 500 ГОСТ 10178-55
  • Песок кварцевый ТУ 39-1554-91

Наружное антикоррозийное покрытие стальных труб и фасонных изделий

Наименование элемента Кол-во Наружный диаметри толщина стенки, мм. ГОСТ или ТУ
Штуцер 600х14х(1400) 4 Лента ЛИТ ТУ 2245-003-483120016-03

Сведения о контроле качества покрытия

  1. Тип изоляции – ЛИТ
  2. Общая толщина – 4мм (в два слоя)
  3. Адгезия к стали при температуре 20̊С -20Н/см
  4. Диэлектрическая сплошность – 25кВ (не пробивает)

Защитное покрытие соответствует весьма усиленному типу, согласно ГОСТ 9.602-2005г. (конструкция 5 таблицы 6).

Документы о качестве, сертификаты на сварочные материалы хранятся на предприятии.

Компания ПРАЙМАКС гарантирует соответствие изготовленных стальных конструкций проектной документации по серии СК 2109-92 и ГОСТ 16037-80 «Швы сварных соединений стальных трубопроводов».

Для расчета стоимости штуцеров по СК 2109-92 и сроков изготовления Вы можете связаться с нами по телефону +7 (495) 778-20-16 или отправить заявку на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
