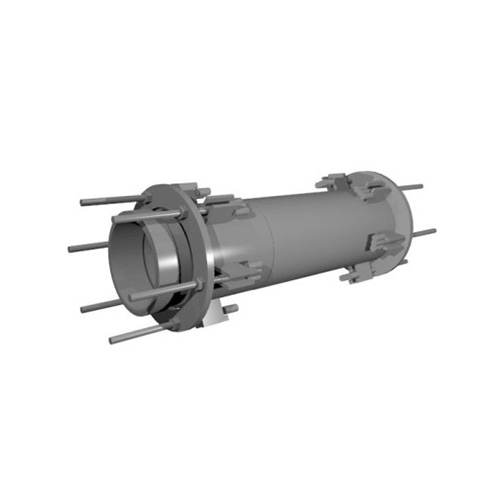

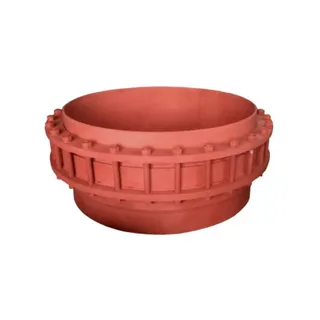

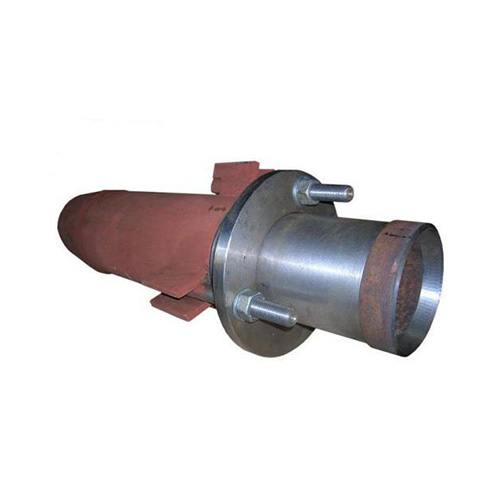

Сальниковые компенсаторы

Стандарт изготовления СК 2109-92, ТС-579, ТС-580
Рабочее давление, МПа до 2,5
Компенсирующая способность, мм 200 - 500

Монтаж и эксплуатация сальниковых компенсаторов

  1. Компенсаторы должны устанавливаться и вводится в эксплуатацию подготовленным, опытным персоналом в соответствии с инструкцией, конструкторской и нормативно-технической документацией на монтаж трубопроводов, разработанной проектной организацией.
  2. В период монтажа и эксплуатации не допускается нагружение компенсаторов моментом или силами от массы присоединяемых конструкций.
  3. Каждый компенсируемый участок трубопровода должен быть ограничен неподвижными опорами. Неподвижные опоры необходимо выбирать исходя из максимально действующих сил и моментов. Расстояние между скользящими опорами и компенсатором должно быть равно (1,5-2) диаметра условного прохода DN. Рассчитывать и подбирать опоры необходимо соответствующих размеров для предотвращения зажимов.
  4. При сборке компенсаторов с конструкциями, допускаемые величины монтажного сдвига и непараллельности соединения не должны превышать значений установленных нормативно-технической документацией для трубопроводов объекта применения. Сжатие (растяжение) изделий не должно превышать 5 мм для DN до 500 мм и 10 мм для DN более 500 мм, если другие требования не предусмотрены монтажными чертежами. Натяжные и другие монтажные устройства в состав поставки не входят.
  5. Транспортные стяжки, болты, шпильки должны быть удалены после завершения установки компенсаторов.
  6. При выполнение изоляционных работ необходимо обеспечить возможность перемещения патрубков компенсаторов на максимальную величину осевого хода.
  7. Испытание давлением и проверку на герметичность следует проводить после установки опор трубопровода.
  8. При эксплуатации необходимо избегать скачков давления в системе и превышения эксплуатационных параметров.
